빌라 외벽 우수관 설치 사례
벽돌 외벽의 약 8m 수직 구간에 짙은 갈색 사각 금속 우수관을 새로 설치한 사례입니다. 상부 빗물 유입 위치에서 하부 배출 지점까지 설치선을 잡고, 외벽 고정철물로 우수관을 지지해 빗물이 벽면을 타지 않도록 별도의 배수 경로를 만들었습니다.

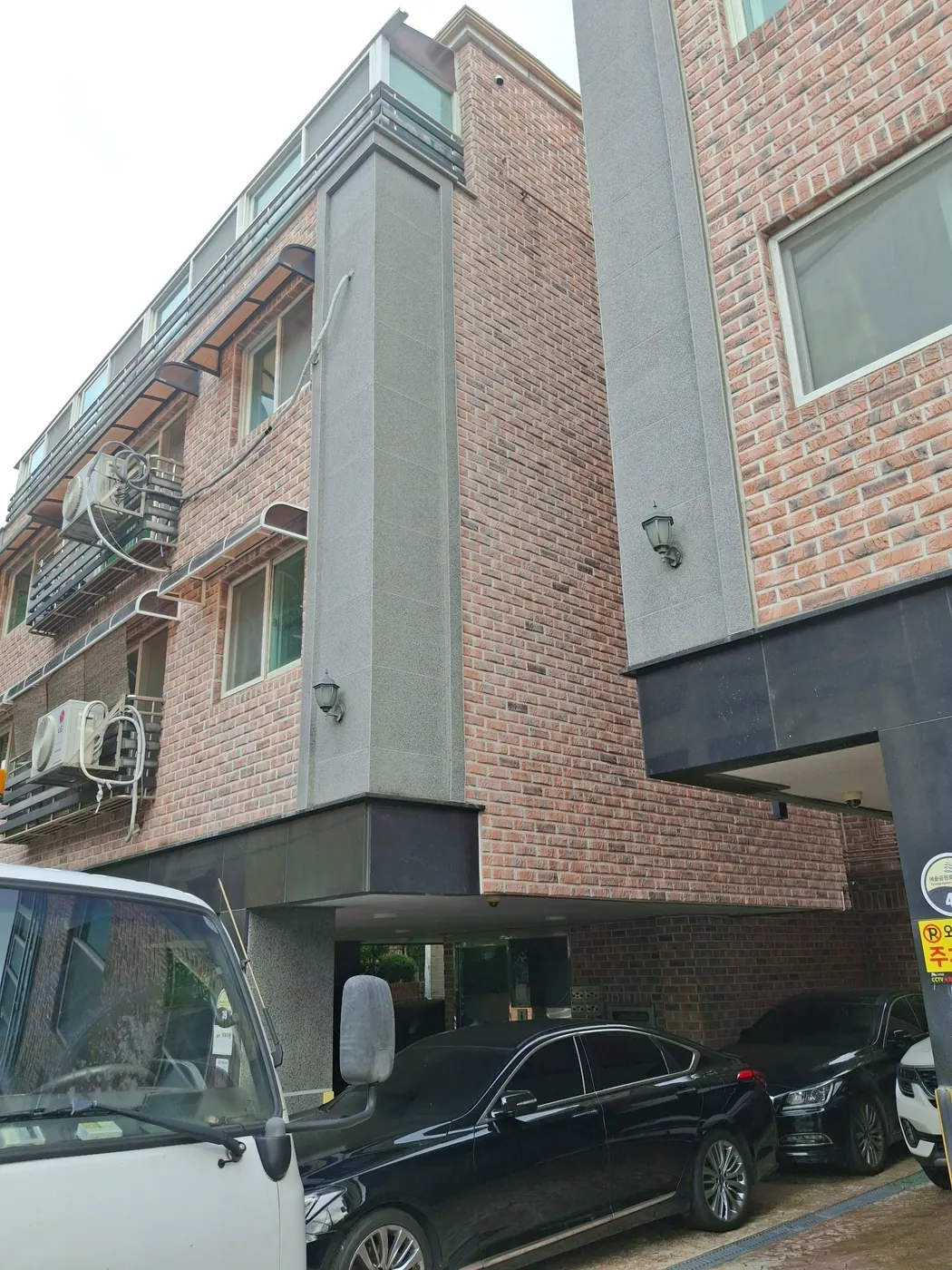

설치 전 배수 경로 확인
외벽 상부의 빗물 유입 위치와 하부 배출 지점을 확인하고 창호·캐노피·배관과 겹치지 않는 수직 설치선을 잡습니다.

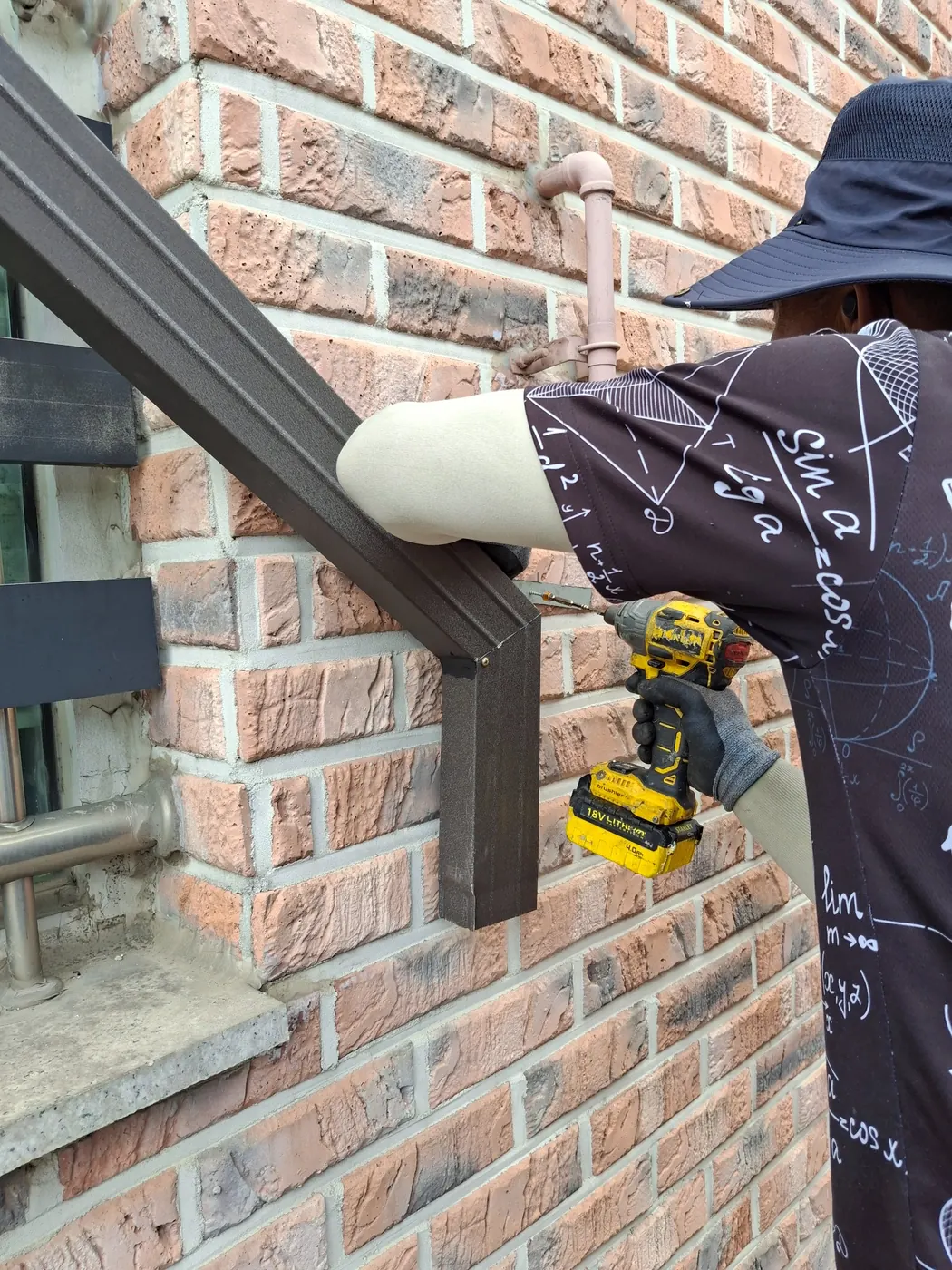

벽체 고정 위치 천공
벽돌 외벽의 건전한 고정 바탕에 브라켓 위치를 표시하고 우수관이 흔들리지 않도록 고정점을 준비합니다.

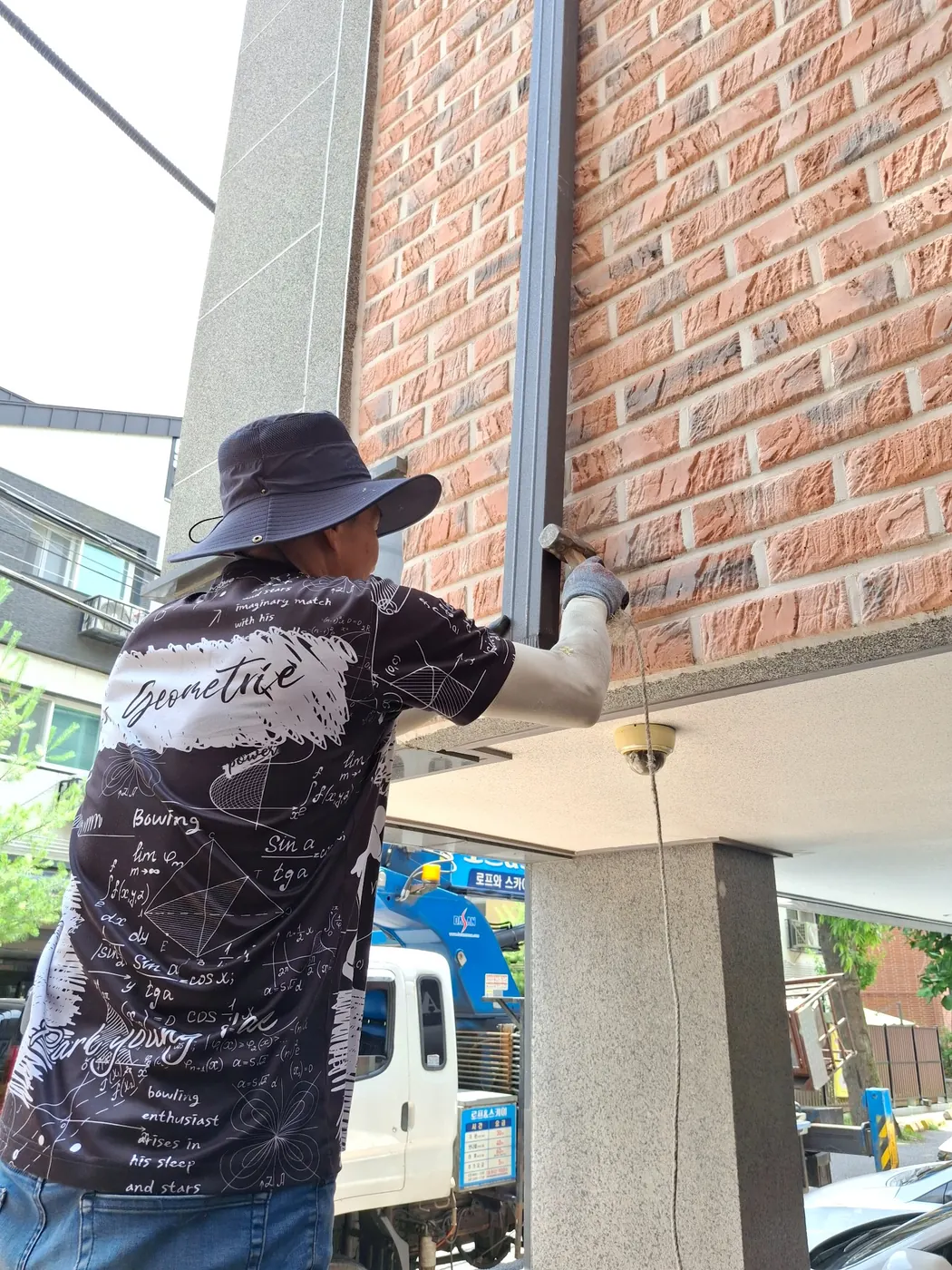

사각 금속 우수관 고정
상부에서 하부 방향으로 우수관을 맞춰 세우고 연결부와 벽체 고정철물을 순서대로 체결해 수직 배수선을 만듭니다.

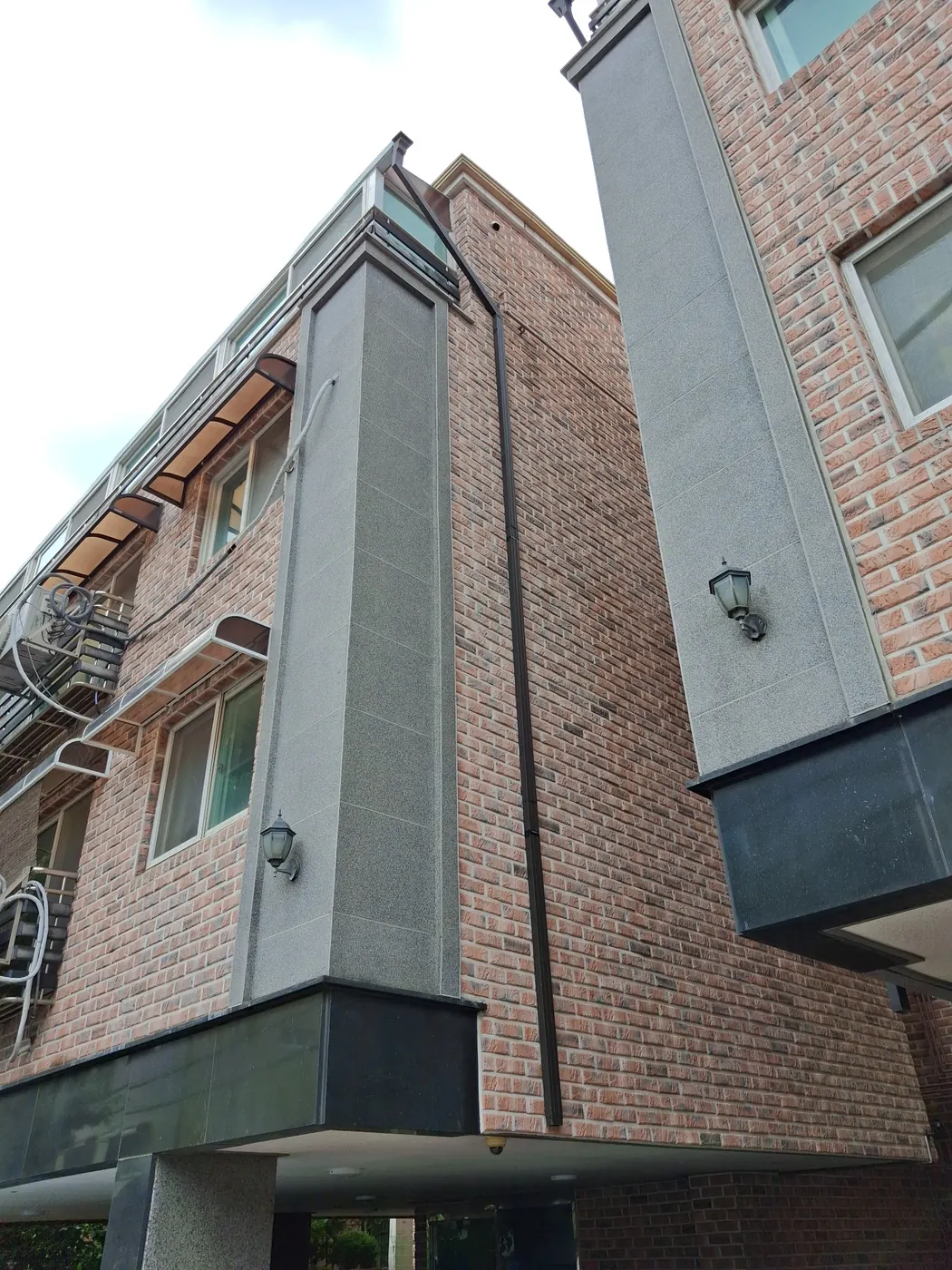

우수관 설치 완료 확인
우수관의 수직 상태와 연결부, 하단 배출 방향을 확인해 빗물이 외벽이나 보행 공간으로 흐르지 않도록 마무리합니다.
우수관 규격과 배수 경로
우수관 규격은 지붕 면적만으로 정하지 않고 상부 루프드레인이나 빗물받이 배출구 크기, 한 번에 모이는 빗물량과 하부 배수 조건을 함께 봅니다. 국내 PVC관용 루프드레인 제품에는 75·100·125·150mm 규격이 사용되며, 사각 금속 우수관은 100×75mm급 제품도 있어 건물 외관과 연결부 형상에 맞춰 선택할 수 있습니다.
외벽 우수관은 가능한 한 짧고 수직으로 내려 배수 저항과 연결부 수를 줄이는 것이 유리합니다. 상부에서 위치를 옮겨야 할 때는 엘보나 절곡 부재를 사용하고, 하단은 우수 배수구·트렌치·배수관로처럼 물이 안전하게 빠지는 지점으로 연결해야 합니다.
외벽 고정 간격과 설치 위치
우수관은 바람과 자체 하중으로 흔들리지 않도록 벽체 고정철물을 일정 간격으로 설치합니다. PVC 우수관 제조사 설치 가이드에는 직선부 고정철물을 최대 2m 간격으로 두는 기준이 제시되며, 높은 외벽이나 사각 금속 우수관은 약 1.5~2m 범위에서 고정점을 배치하고 상단·연결부·하단을 추가 고정하는 방식이 일반적입니다.
벽돌 외벽은 파손되거나 들뜬 부분을 피하고 건전한 바탕에 앵커를 고정해야 합니다. 창문, 캐노피, 전선, 가스·배수 배관과 간섭되는 구간은 설치선을 조정하고, 하단 배출수가 출입구나 주차 공간으로 퍼지지 않도록 최종 배수 위치까지 확인합니다.
